Các chức năng của nút nguồn trên Máy GNSS Trimble R4s

Trimble R4s GNSS được thiết kế với nhiều tính năng vượt trội, với mức độ linh hoạt cao. Phù hợp với nhiều nhu cầu khảo sát và quá trình xử lý sau đơn giản. Đáp ứng mọi nhu cầu từ GIS cho đến các giải pháp tinh vi có khả năng RTK và Trimble RTX.

Hình 1. Máy định vị vệ tinh GNSS Trimble R4s.

Với thiết kế linh hoạt nên Trimble R4s đã tối ưu các chức năng cần thiết trên một nút nguồn như:

Hình 2. Phím nguồn và đèn LED trên Trimble R4s.

Nút nguồn chủ yếu được sử dụng để điều khiển máy thu

Bật Bộ thu: Nhấn giữ nút cho đến khi đèn LED nguồn chuyển sang màu cam (quá trình này mất khoảng 2 đến 3 giây). Sau đó thả nút. Điều này bắt đầu một trình tự bật nguồn. Một vài giây sau, đèn LED nguồn sẽ chuyển sang màu xanh lục đặc (với pin bên trong) hoặc màu đỏ (với nguồn điện bên ngoài), có nghĩa là bộ thu đã được bật và sẵn sàng sử dụng.
Tắt Bộ thu: Nhấn giữ nút trong khoảng 2 đến 3 giây, cho đến khi bộ rung phát ra âm thanh “beep”, sau đó bạn phải nhả nút ngay lập tức. Thao tác này bắt đầu trình tự tắt nguồn, với đèn LED vệ tinh / Vị trí nhấp nháy màu đỏ với tốc độ nhanh. Đèn LED sẽ tắt một vài giây sau đó, có nghĩa là bộ thu đã tắt.

Và cũng được sử dụng để truy cập hai chức năng bên dưới. Điều này thực hiện được bằng cách kết hợp các lần nhấn ngắn và nhấn dài vào nút.

Ghi dữ liệu thô: Bật / tắt ghi dữ liệu thô

Nhấn một vào Nút nguồn Bộ thu vào chế độ cấu hình Configuration Mode (các đèn LED đều ở trạng thái nhấp nháy chậm).
Thực hiện một lần nhấn ngắn nữa vào Nút nguồn. Đèn LED ghi dữ liệu bắt đầu nhấp nháy màu hổ phách với tốc độ nhanh.
Giữ nút nguồn trong khoảng 2-3 giây cho đến khi bộ rung phát ra âm thanh “beep”. Ghi dữ liệu sau đó được bắt đầu và bạn sẽ thấy đèn LED ghi dữ liệu bây giờ có màu hổ phách rắn.
Để dừng ghi dữ liệu, hãy lặp lại chính xác ba bước trước đó

Cấu hình Radio: Sử dụng radio nội bộ và được gắng mô-dum radio cho Trimble R4s

Để biết thêm chi tiết về hai cài đặt này, hãy xem sơ đồ bên dưới.

Hình 3. Sơ đồ chức năng nút nguồn trên Trimble R4s.

Trên lưu đồ, mỗi bước được xác định bằng sự thể hiện cụ thể của các trạng thái LED. Dù ở bước nào, chế độ hoạt động bình thường sẽ được khôi phục sau 10 giây người dùng không thao tác.

Tải xuống tệp dữ liệu thô vào khóa USB

Kết nối khóa USB với bộ chuyển đổi mini-USB-to-USB.
Kết nối đầu kia của bộ kết nối với R4s. Sau khoảng 2 giây, bộ rung sẽ phát ra âm thanh “beep”, có nghĩa là khóa USB đã sẵn sàng để sử dụng và đèn LED bắt đầu nhấp nháy màu hổ phách với tốc độ nhanh. Nếu bạn không làm gì trong 4 giây tiếp theo, đèn LED sẽ tắt và bạn sẽ không thể bắt đầu trình tự tải xuống.
Vì vậy, trong khi đèn LED vẫn nhấp nháy, hãy nhấn nút nguồn. Điều này khiến bộ rung phát ra âm thanh trong thời gian ngắn có nghĩa là bộ thu hiện đang tải tất cả các tệp dữ liệu thô của nó xuống USB. Bộ rung sẽ phát ra một âm thanh ngắn khác khi quá trình truyền tệp hoàn tất.
Ngắt kết nối bộ chuyển đổi mini-USB-to-USB khỏi R4s.

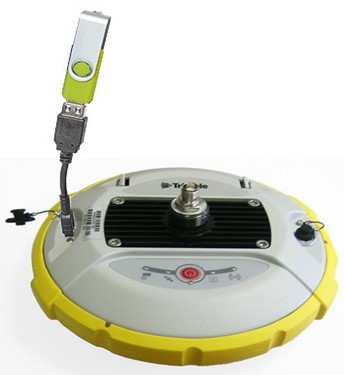

Hình 4. Trimble R4s kết nối với USB.

LƯU Ý: Quy trình này sẽ không xóa các tệp đã tải xuống khỏi bộ thu.
