Giải pháp định vị cho đóng cọc cho các công trình trên biển

Định vị và đóng cọc là công tác xác định vị trí tọa độ thiết kế sau đó thực hiện đóng cọc ngoài hiện trường, đây một trong những công việc quan trọng nhất trong việc thi công các công trình trên biển.

Có 2 phương pháp dùng để thi công đóng cọc trên biển:

BÚA TREO	BÚA DÀN

Búa treo

Do đặc tính búa treo có thể xoay tự do nên công tác định vị vị trí cọc là đơn giản so với búa dàn, phương pháp định vị như sau:

- Xác định vị trí tọa độ của cọc, lập sàn thao tác tạm bao phủ phạm vị rộng hơn vị trí cọc để nhân viên kỹ thuật có thể di chuyển trên dàn tạm.

- Nhân viên kỹ thuật sẽ dùng phương pháp định vị (GPS hoặc toàn đạc) để xác định vị trí chính xác tim cọc, sau đó hướng dẫn người điều khiển cẩu đưa cọc đến vị trí tim cọc đã xác định và tiến hành đóng cọc.

Búa treo.

Búa dàn

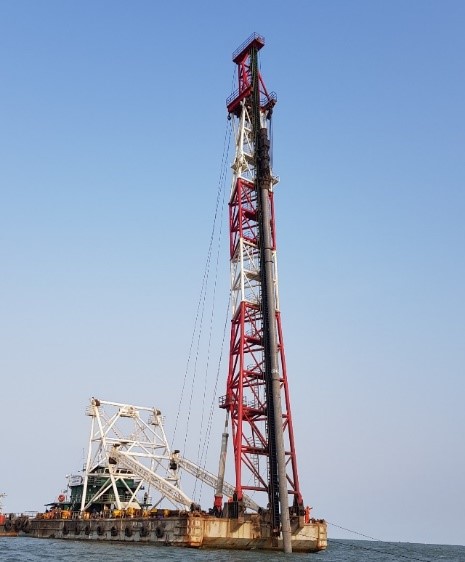

Hệ thống búa dàn được thiết kế phù hợp với việc thi công đóng cọc cho những công trình xa bờ và đặc biệt với hệ thống cọc nghiêng.

Sơ đồ búa dàn.

Do một số đặc điểm của búa dàn, nên việc định vị vị trí cọc cho búa dàn sẽ phức tạp và đòi hỏi kỹ thuật cao hơn búa treo, phải sử dụng hệ thống giải pháp bao gồm thiết bị định vị vệ tin RTK –Heading, thiết bị cảm biến chuyển động và phần mềm chuyên dụng để có thể tự động hóa:

- Hệ thống định vị RTK – Heading

+ Lắp đặt trực tiếp và cố định trên xà lan, dùng để xác định vị trí tâm búa và vị trí 4 góc của xà lan để thiết kế mô hình hiển thị trên phần mềm chuyên dụng

+ Dẫn đường cho xà lan đến vị trí tính toán của việc đóng cọc

- Cảm biến chuyển động:

+ Xác định các giá trị chuyển động của tàu để hiệu chỉnh và tăng độ chính xác

+ Bù trừ độ câng bằng cho tàu khi không tải và khi có tải (ôm cọc)

- Phần mềm chuyên dụng:

+ Nhận và xử lý dữ liệu từ thiết bị GPS và cảm biến chuyển động

+ Hiện thị toàn bộ dữ liệu trong quá trình thi công

+ Tính toán tọa độ, cao độ thiết kế và góc nghiêng đối với cọc xiên
