HD Sử dụng chức năng bố trí điểm trên máy Trimble C3 Autofocus

Trong công tác trắc địa, việc bố trí điểm là vô cùng quan trọng và cần thiết. Thế nhưng, bạn có biết tại sao chúng ta cần phải bố trí điểm. Và sử dụng chức năng bố trí điểm trên máy Trimble C3 Autofocus như thế nào? Hãy cùng tìm hiểu và tham khảo hướng dẫn cách sử dụng chức năng bố trí điểm trên máy Trimble C3 Autofocus trong bài viết dưới đây!

Bố trí điểm là gì? Tại sao cần phải thực hiện công tác bố trí điểm?

- Bố trí điểm là gì?

Bố trí hay định vị công trình là công tác trắc địa thực hiện trên mặt bằng nhằm xác định vị trí cụ thể của một công trình cụ thể theo thiết kế.

Độ chính xác của công tác bố trí sẽ phụ thuộc vào công tác thực hiện. Đối với công tác bố trí của công trình xây dựng độ chính xác của điểm bố trí yêu cầu thường 1-5 mm. Đối với công tác cắm mốc nhà, cắm ranh đất trong kĩ thuật địa chính độ chính xác yêu cầu thường 1-2 cm.

- Tại sao phải thực hiện công tác bố trí điểm?

Bố trí công trình là công tác không thể thiếu trong trắc địa. Công tác này cần thực hiện trước nhất để định vị những điểm mốc của công trình ra thực địa một cách cụ thể trước khi thực hiện những công tác tiếp theo như là chôn móng nhà, cắm ranh đất.

Công tác bố trí thường chia làm ba công tác chính:

Bố trí điểm: Đưa một điểm đã có thiết kế trên bản vẽ ra thực địa.
Bố trí đường: Đưa một đường thẳng đã có thiết kế trên bản vẽ ra thực địa.
Bố trí cung tròn: Đưa một cung tròn đã có thiết kế trên bản vẽ ra thực địa

Tùy thuộc vào công tác mà cần chuẩn bị một số dữ liệu trước khi ra thực địa, ở bài viết này sẽ hướng dẫn chi tiết công tác bố trí điểm trên dòng máy toàn đạc điện tử Trimble C3 Autofocus.

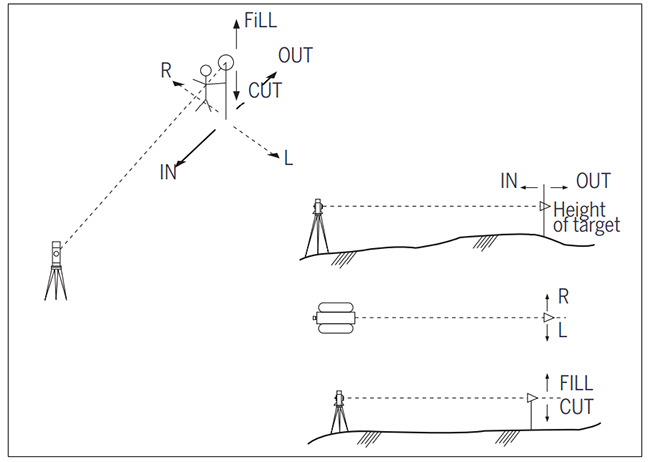

Hình 1. Sơ đồ minh họa công tác bố trí điểm.

Hướng dẫn bố trí điểm trên máy Trimble C3 Autofocus

Trước khi sử dụng chức năng bố trí điểm ta cần thực hiện 2 thao tác là thiết lập công việc (Job) và cài đặt trạm máy (Station).

Sau khi đã thực hiện xong 2 bước trên ta bắt đầu tiến hành sử dụng chức năng bố trí điểm của máy:

Để vào chức năng bố trí điểm của máy, bấm chọn phím số 8 (S-O).

Ở máy toàn đạc điện tử Trimble C3 Autofocus có 2 phương pháp bố trí điểm chính mà ta thường sử dụng:

Bố trí sử dụng góc và khoảng cách (1. HA – HD).
Bố trí sử dụng tọa độ của điểm cần bố trí (2.XYZ)

- Hướng dẫn bố trí điểm ra thực địa:

Bước 1: Tại màn hình menu Stake out, bấm chọn dòng (1.HA-HD)

Hình 2. Menu Stakeout.

Bước 2: Nhập giá trị HD, dVD, HA

HD: Giá trị khoảng cách ngang từ trạm máy đến điểm cần bố trí.
dVD: Chênh cao từ trạm máy đến điểm cần bố trí.
HA: Giá trị góc ngang để bố trí điểm.

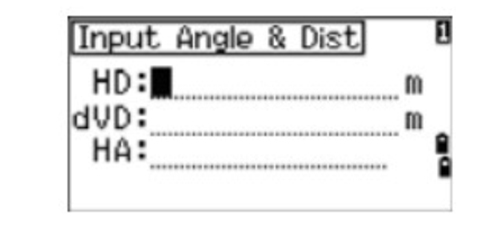

Hình 3. Nhập thông tin điểm cần bố trí.

Bước 3: Xoay máy đến khi giá trị dHA gần với giá trị 0^o0’0”, sau đó bấm nút MSR1 hoặc MSR2 trên máy để tiến hành đo lưu ý lúc này phải di chuyển người đi gương vào khu vực dây chữ thập của máy để máy có thể bắt được gương.

Bước 4: Sau khi máy đã bắt được gương màn hình hiển thị tiếp theo sẽ hiện ra. Lúc này tiến hành điều chỉnh người đi gương theo số liệu hiện ra ở màn hình sao cho tất cả các giá trị gần 0 nhất có thể.

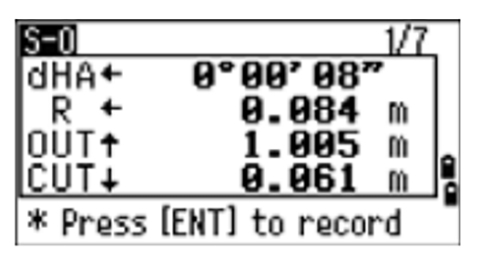

Hình 4. Điều chỉnh gương cho các giá trị gần bằng 0.

dHA: Giá trị góc ngang cần hiệu chỉnh
R/L: cần điều chỉnh người đi gương qua phải hoặc qua trái máy (ví dụ trong hình trên cần điều chỉnh người đi gương qua phải phải máy 8.4 cm để vào đúng vị trí cần bố trí).
OUT/IN: Cần điều chỉnh người đi gương lại gần hay ra xa máy để về đúng vị trí cần bố trí ( ví dụ trong hình cần ra xa 1.005 m để về đúng vị trí cần bố trí).
CUT/FILL: Cần điều chỉnh người đi gương hạ gương hay nâng gương để về đúng cao độ của điểm cần bố trí. Tuy nhiên chức năng này thường không sử dụng do công tác cao độ thường sử dụng máy thủy chuẩn để đạt được độ chính xác yêu cầu.

Sau khi tất cả những giá trị đã được độ chính xác yêu cầu ta tiến cắm mốc và hoàn thành công tác tại đây.

- Hướng dẫn bố trí điểm ra thực địa bằng cách sử dụng tọa độ của điểm

Bước 1: Tại màn hình Menu Stake Out, chọn “XYZ”.

Bước 2: Nhập vào tên điểm cần bố trí, sau đó bấm nút ENT để tiến hành bố trí.

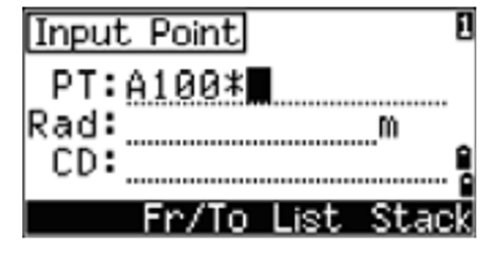

Hình 5. Màn hình hộp thoại XYZ bố trí thông tin điểm.

Bước 3: Xoay ống kính về vị trí gần với 0^o0’0” sau đó di chuyển người đi gương vào tầm đo của dây chữ thập sau đó bấm MSR để tiến hành đo.

Bước 4: Điều chỉnh người đi gương như đã nếu ở phần trên với 4 giá trị lần lượt:

dHA: Giá trị góc cần hiệu chỉnh.
R/L: Giá trị phải/ trái của gương so với điểm cần bố trí.
IN/OUT: Giá trị gần/xa của gương so với điểm cần bố trí.

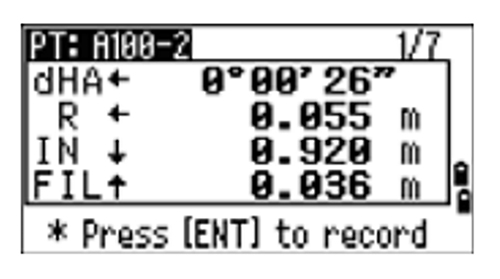

Hình 6. Thông tin khoảng cách từ vị trí gương đến điểm cần bố trí.

Sau khi độ chính xác của điểm cần bố trí đã đạt độ chính xác yêu cầu ta tiến hành cắm mốc. Kết thúc công tác bố tri điểm tại đây.

Nếu có bất kỳ thắc mắc về cách bố trí điểm, cũng như vấn đề liên quan kỹ thuật khi sử dụng Máy toàn đạc điện tử Trimble C3 Autofocus, hãy liên hệ đến Đất Hợp qua HOTLINE 0903 825 125 để được đội ngũ kỹ thuật hỗ trợ và hướng dẫn!
