Hướng dẫn cách thiết lập trạm máy cho Máy toàn đạc điện tử Trimble C3 Autofocus

Hướng dẫn cách thiết lập trạm máy cho Máy toàn đạc điện tử Trimble C3 Autofocus

Cách thiết lập trạm máy cho máy toàn đạc điện tử Trimble C3 Autofocus sẽ dễ dàng hơn nhờ bài viết sau đây. Cùng xem nhé!

Trimble – Một trong những thương hiệu đi đầu trong lĩnh vực máy đo đạc, đã không ngừng nghiên cứu và phát triển. Mục đích để cho ra đời những dòng máy mới, nhiều tính năng hơn. Nhằm đáp ứng nhu cầu ngày một tăng của người dùng. Và máy toàn đạc điện tử Trimble C3 Autofocus là một trong số đó.

Với các chức năng nổi bật được nâng cấp so với dòng máy cũ. Cụ thể là: Dọi tâm laser, đo không gương 800m và Autofocus – tự động điều quang…Máy toàn đạc điện tử Trimble C3 cung cấp tất cả tính năng và độ chính xác mà bạn mong đợi cho bất kỳ dự án và địa hình nào. Hơn thế, nhờ thiết kế bền bỉ, giao diện sử dụng thân thiện với người dùng, Trimble C3 Autofocus giúp công việc bạn trở nên nhanh chóng và hiệu quả.

Hình 1. Máy toàn đạc điện tử Trimble C3 Autofocus.

>>> Xem thêm: Máy toàn đạc điện tử Trimble c3 Autofocus.

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn về cách thiết lập trạm máy cho máy toàn đạc điện tử Trimble C3 Autofocus.

Sau khi đã thiết lập công việc, tiến hành cài đặt trạm máy. Để vào chương trình cài đặt trạm máy, bấm chọn phím

Hình 2. Vào chương trình cài đặt trạm máy.

Có các cách cài đặt trạm máy như sau:

1. Cài đặt trạm máy khi đã biết tọa độ hoặc góc phương vị.

Bấm chọn phím STN, sau đó chọn 1. Known. Tại đây màn hình nhập thông số trạm máy hiện ra, tiến hành nhập thông số:

- ST: Tên điểm trạm máy.

- HI: Chiều cao máy.

- CD: Ghi chú.

Hình 3. Nhập thông số trạm máy.

Nếu điểm đã có thông tin trong bộ nhớ (tọa độ xyz) thì sau khi nhập xong, máy sẽ hiển thị lướt qua thông tin đã lưu. Nếu chưa có thông tin, tiến hành nhập tọa độ điểm trạm máy.

Sau khi nhập thông số xong, bấm chọn REC/ENT. Màn hình tùy chọn định hướng hiện ra.

Chọn 1. Coord nếu muốn định hướng bằng cách sử dụng tọa độ.

Hình 4. Định hướng bằng cách sử dụng tọa độ. Bấm chọn 1. Coord.

Hình 5. Cách định hướng tọa độ.

Sau đó, nhập thông số điểm định hướng:

- BS: Tên điểm định hướng

- HT: Chiều cao gương

- CD: Ghi chú

Hình 6. Nhập thông tin điểm định hướng.

Nếu điểm đã có thông tin trong bộ nhớ (tọa độ xyz) thì sau khi nhập xong, máy sẽ hiển thị lướt qua thông tin đã lưu. Nếu chưa có thông tin, tiến hành nhập tọa độ điểm định hướng.

Sau đó, tiến hành ngắm vào gương đặt tại điểm định hướng và bấm phím MSR hoặc REC/ENT để đo kiểm tra.

Hình 7. Kiểm tra điểm định hướng.

Sau khi ngắm định hướng xong, tiến hành kết thúc và lưu lại quá trình cài đặt bấm chọn REC/ENT.

Hình 8. Lưu quá trình cài đặt.

Chọn 2. Angle nếu muốn định hướng bằng cách sử dụng góc.

Hình 9. Định hướng bằng cách sử dụng góc, bấm chọn 2. Angle.

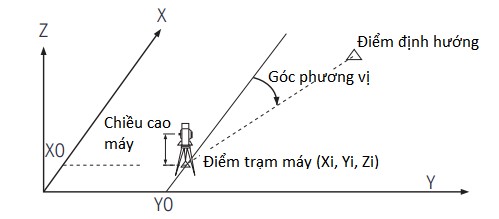

Hình  10.  Định hướng bằng cách sử dụng góc.

Sau đó nhập thông số điểm định hướng:

- BS: Tên điểm định hướng.

- HT: Chiều cao gương.

- CD: Ghi chú.

Hình 11. Nhập thông số điểm định hướng.

Sau khi nhập xong, bấm chọn REC/ENT. Màn hình nhập thông số góc phương vị hiện ra, tiến hành nhập giá trị góc. Nếu không nhập giá trị góc, máy sẽ tự động cài đặt giá trị 0o0’0”.

Hình 12. Tọa độ hiển thị.

Sau đó tiến hành ngắm vào gương đặt tại điểm định hướng và bấm phím MSR hoặc REC/ENT để đo kiểm tra.

Hình 13. Đo kiểm tra.

Sau khi ngắm định hướng xong, tiến hành kết thúc và lưu lại quá trình cài đặt bấm chọn REC/ENT.

2. Cài đặt trạm máy bằng cách giao hội.

Hình 14. Phương pháp giao hội.

Để cài đặt trạm máy bằng cách giao hội, bấm chọn 2. Resection. Chức năng này được sử dụng khi đã biết được ít nhất 2 điểm đã có tọa độ.

Sau đó tiến hành nhập thông số điểm đã biết 1:

- PT: Tên điểm đã biết 1.

- HT: Chiều cao gương.

- CD: Ghi chú.

Hình 15. Nhập thông số điểm.

Sau nhập xong, tiến hành ngắm định hướng và bấm đo điểm đã biết 1.

Hình 16. Ngắm định hướng và bấm đo điểm đã biết 1.

Để hoàn thành định hướng điểm, bấm chọn REC/ENT.

Hình 17. Hoàn thành định hướng điểm.

Tiếp tục thực hiện quá trình cài đặt thông số điểm đã biết 2 như cách thực hiện tại điểm đã biết 1.

- PT: Tên điểm đã biết 2.

- HT: Chiều cao gương.

- CD: Ghi chú.

Hình 18. Nhập thông số điểm đã biết 2.

Sau khi nhập xong, tiến hành ngắm định hướng điểm đã biết 2.

Hình 19. Ngắm định hướng điểm đã biết 2.

Khi máy đã có đủ dữ liệu, máy sẽ tính toán cài đặt trạm máy.

- Add: Để thêm điểm đo giao hội.

- View: Xem thông tin trạm máy.

- DSP: lật trang thông tin sai số.

- REC: Lưu lại giá trị cài đặt giao hội.

Hình 20. Các thông tin sai số và tọa độ trạm máy hiện ra.

Để lưu lại cài đặt, tiến hành bấm chọn REC/ENT. Màn hình nhập thông số thông tin trạm máy cài đặt hiện ra. Tiến hành nhập thông tin và lưu lại.

ST: Tên trạm máy

HI: Chiều cao máy

CD: Ghi chú

BS: Điểm định hướng.

Hình 21. Nhập thông tin cài đặt trạm máy.

Để thay đổi thông tin điểm định hướng, di chuyển phím xuống dòng BS. Bấm chọn Change. Chọn điểm cần định hướng xong chọn REC/ENT.

Để hoàn tất quá trình cài đặt trạm máy, bấm chọn REC/ENT.

Hình 22. Hoàn tất quá trình cài đặt trạm máy.

3. Cài đặt nhanh trạm máy độc lập.

Chức năng này được sử dụng để đo thu thập số liệu hiện trường nhanh và xử lí số liệu sau tại văn phòng.

Để vào chức năng, bấm chọn 3. Quick.

Hình 23. Cài đặt nhanh trạm máy độc lập.

Tại đây, tiến hành nhập thông tin trạm máy và điểm định hướng.

- ST: Tên trạm máy.

- HI: Chiều cao máy.

- BS: Điểm định hướng.

- AZ: Góc phương vị. Nếu không cài đặt, máy sẽ mặc định giá trị 0.

Hình 24. Nhập thông tin trạm máy và điểm định hướng.

Sau khi nhập xong, tiến hành ngắm điểm định hướng và bấm REC/ENT để hoàn tất quá trình cài đặt.

Nếu có bất kỳ thắc mắc về kỹ thuật, hãy liên hệ đến chúng tôi để được đội ngũ kỹ thuật hỗ trợ và hướng dẫn.
