Hướng dẫn cài đặt máy đo sâu Echotrac E20 với phần mềm SBES và phần mềm Hypack

Hướng dẫn cài đặt máy đo sâu Echotrac E20 với phần mềm SBES và phần mềm Hypack

Máy đo sâu đơn tia Echotrac E20 có thiết kế nhỏ gọn, dễ sử dụng với nhiều tính năng nổi bật, thiết bị đang được nhiều người dùng ưa chuộng sử dụng. Để cài đặt máy đo sâu Teledyne E20 hiệu quả, chính xác và tiết kiệm thời gian, bài viết này kỹ thuật viên của Đất Hợp sẽ hướng dẫn cho bạn.

Hướng dẫn cài đặt máy đo sâu Echotrac E20

1. Chuẩn bị

  • Máy đo sâu Teledyne E20.
  • Cáp kết nối ethernet (cáp LAN) kèm theo máy.
  • Máy tính (windows 10) để cài đặt phần mềm điều khiển SBES và HYPACK.
  • Máy thu GPS và cáp kết nối.

2. Tiến hành kết nối

  • Kết nối đầu dò vào cổng TX1 của máy đo sâu E20
  • Kết nối máy thu GPS vào máy đo sâu E20 qua cổng Com1 trên máy đo sâu E20.
  • Kết nối máy đo sâu E20 với máy tính bằng cáp LAN kèm theo.

3. Cài đặt phần mềm SBES và HYPACK với các thông số mặc định

- Tiến hành cài đặt mạng của máy tính theo các bước sau đây:

Thao tác

Minh họa

- Bấm vào số 1, chọn Network & Internet settings (số 2)


- Bước 1: Chọn Change adapter options


- Bước 2: Chọn vào biểu tượng Ethernet, sau đó bấm chuột phải, chọn Properties

- Bước 3: Chọn Internet Protocol Version 4, chọn Properties

- Bước 4: Điền các thông số sau:

+ IP address: 10.11.10.5

+ Subnet mask: 255.0.0.0

Sau đó bấm OK để lưu các thiết lập và kết thúc phần cài đặt mạng.

- Cài đặt phần mềm điều khiển SBES máy đo sâu Teledyne E20:

- Bước 1:Chạy phần mềm Teledyne Odom Hydrographic SBES UI 1.4.20 bằng cách ấn đúp vào biểu tượng trên màn hình máy tính:

+ Chọn biểu tượng Echosounder

+ Mục 1:

  • Điền 10.11.10.1
  • Chọn lần lượt đầu dò ở cả 2 kênh A và B là Reson TC2122, kênh A là 200 và kênh B là 33

+ Mục 2:

  • Nhập độ ngập đầu dò , ở đây dùng đầu dò tích hợp 2 tần số nên 2 ô sẽ nhập chung 1 số, đo từ mặt dưới đầu dò lên mặt nước.
  • Sound velocity: vận tốc âm thanh dưới nước, ở nước ngọt khoảng 1500m/s, nước biển dao động từ 1510-1520m/s

+ Mục 3:

  • Chọn đơn vị là Meters
  • Mục SBES PC chọn On và bấm Use this PC.

- Bước 2: Chọn Biểu tượng Sensor

+ Bật nút Position qua On (1)

+ Chọn Serial (2)

+ Điền thông số kết nối giữa thiết bị GPS và máy đo sâu Teledyne E20 (3)

+ Chọn kiểu dữ liệu là NMEA

- Bước 3: Chọn biểu tượng Settingsvà chọn Choose folder để chọn đường dẫn lưu dữ liệu đo thô.

- Bước 4: Chọn biểu tượng Operation

+ Chọn Survey (2) để chuyển qua chế độ đo khảo sát

+ Chọn ModeAutomatic (3)

+ Bật Transmitting cho các kênh cần đo (A 200khz, B 33khz)

Màn hình tổng thể của phần mềm điều khiển SBES.

Sau đó, chọn Recording để tiến hành lưu số liệu thô.

- Cài đặt máy đo sâu Echotrac E20 vào phần mềm thu thập số liệu HYPACK:

  • Ở mục thiết lập phần cứng (Hardware Setting) chọn thiết bị Teledyne Echotrac E20 (1)
  • Bấm nút Addà (2)
  • Sau đó chuyển qua tab Survey connect (3)



- Cài đặt kết nối cho thiết bị máy đo sâu E20:

  • Bấm vào ô số 2, điền các thông tin vào bảng 3 như hình trên. Sau đó bấm OK xác nhận.

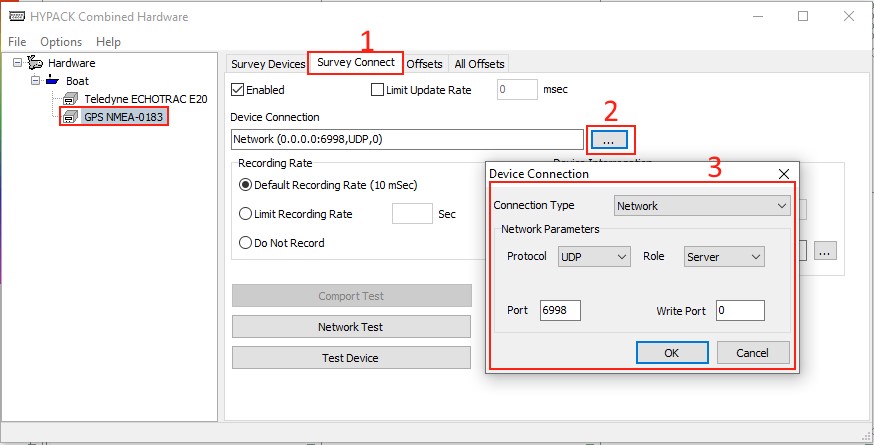

Tiến hành các bước tương tự cho thiết bị GPS:

  • Chọn thiết bị GPS NMEA-0183, bấm Add à, sau đó chọn Survey Connect (3)



  • Chọn ô số (2), điền các thông tin như bảng (3), bấm OK để xác nhận, sau đó chọn File, Save để lưu thiết lập cấu hình phần cứng.



Vậy là bạn đã hoàn thành xong việc cài đặt máy đo sâu Echotrac E20 với phần mềm SBES và Hypack. Nếu trong quá trình thực hiện có bất kỳ khó khăn nào, đừng ngần ngại liên hệ đến CÔNG TY TNHH ĐẤT HỢP qua HOTLINE 0903 825 125 để được hỗ trợ nhanh nhất nhé!
