Tính năng Lưu và lặp lại lần Scan trên Trimble SX10, Trimble SX12

Nếu người dùng đang sử dụng các thiết bị Toàn đạc điện tử kết hợp quét laser 3D Trimble SX10, Trimble SX12 với phiên bản phần mềm Trimble Access 2020.20 trở lên để quét cùng một khu vực nhiều lần, giờ đây có thể thực hiện lặp lại lần quét nhanh chóng và dễ dàng bằng cách tải lại khung quét và tham số cài đặt từ lần quét trước trong cùng một Job hoặc liên kết với Job khác.

Ví dụ: Người dùng có thể quét một giao lộ trước và sau khi thực hiện cải tạo sửa chữa, sử dụng lại cùng một khung quét để quét cùng một khu vực chính xác cho phép việc so sánh trở nên đơn giản hơn. Ngoài ra, việc lặp lại lần quét cũng cho phép các kỹ sư giám sát khối lượng, tiến độ công việc tại công trường bằng việc so sánh dữ liệu giữa hai lần quét.

Bước 1. Để thực hiện, đầu tiên người dùng cần thiết lập khung quét và tham số cài đặt 1 lần quét.

Hình 1. Cài đặt khung quét và tham số cài đặt.

Người dùng có thể thiết lập khung quét tại mục Framing với các chế độ như Rectangle – Khung chữ nhật, Polygon – Đường bao, Horizontal band – Khung ngang, Full dome – Quét toàn bộ (360°x148°). Đặt tên cho lần quét tại mục Scan name. Người dùng sau khi thiết lập xong thông số có thể bấm chọn Save để lưu lại thông tin lần quét mà không cần phải thực hiện quét.

Bước 2: Lựa chọn thông tin lần quét trước để thực hiện lặp lại lần quét

Để thực hiện tải lại lần quét, tại cửa sổ chính Scanning, bấm chọn Load sau đó chọn lần quét trên danh sách chọn.

Hình 2. Lựa chọn thông tin lần quét trước để thực hiện lặp lại lần quét.

Tuy nhiên, người dùng cần phải đảm bảo các yêu cầu sau :

Vị trí thiết bị phải được thiết lập vào đúng vị trí mốc của lần quét trước
Người dùng có thể thực hiện đo khoảng cách chính xác vào đối tượng tại mục At Distance để kiểm tra mức độ đồng bộ giữa hai lần thiết lập

Sau khi tải lại xong, người dùng có thể bấm chọn Start để thực hiện lặp lại lần quét, nếu cần thiết có thể thiết lập lại thông số cài đặt lần quét. Tên của lần quét tiếp theo, sẽ là tên quét ban đầu với hậu tố _1. Hậu tố này cũng sẽ tăng lên cho mọi lần quét tiếp theo với cùng một khung quét.

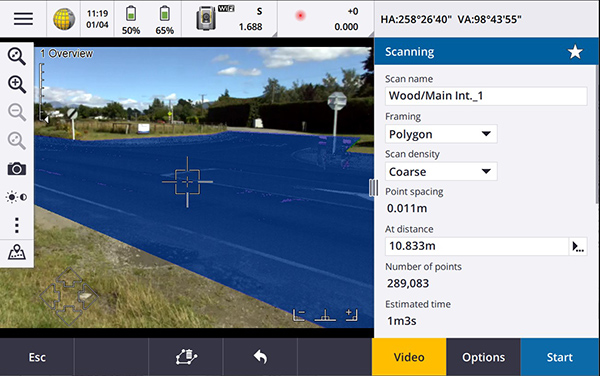

Hình 3. Cửa sổ Scanning sau khi thực hiện tải lại lần quét trước.
