Trimble UASMaster Tips – Thiết Lập Hệ Tọa Độ VN - 2000 Trên Phần Mềm UASMaster

Trimble UASMaster Tips – Thiết Lập Hệ Tọa Độ VN - 2000 Trên Phần Mềm UASMaster

Phần mềm Trimble UASMaster cung cấp quy trình xử lý đa dạng. Bay chụp và xử lý dữ liệu trên hệ tọa độ VN-2000 là một trong những vấn đề được quan tâm. Để thiết lập hệ tọa độ, cần tiến hành qua 3 bước.

UASMaster là phần mềm nội nghiệp của hãng Trimble với khả năng xử lý dữ liệu bay chụp từ bất kỳ thiết bị bay chụp nào. Người sử dụng có 2 lựa chọn để sử dụng. Phần mềm dưới dạng độc lập (Standalone) hoặc tích hợp với phần mềm Trimble Business Center.  Phần mềm UASMaster cung cấp quy trình xử lý tự động hoặc bán tự động. Như nắn chỉnh tọa độ, hiệu chỉnh camera, tạo và chỉnh sửa dữ liệu Point Clouds, xây dựng ảnh trực giao, ảnh trực giao thực, mô hình số địa hình (DTM), mô hình số bề mặt (DSM). Ngoài ra, phần mềm có khả năng tích hợp với phần mềm eCognition để giải đoán và phân tích dữ liệu.

Hình 1. Phần mềm Trimble UASMaster.

Xem thêm:

>>> Phần mềm xử lý ảnh Trimble Inpho UASMaster.

>>> Phần mềm Trimble Business Center.

Đối với người dùng Việt Nam, việc bay chụp và xử lý dữ liệu trên hệ tọa độ VN-2000 đang là vấn đề người dùng quan tâm. Bài viết này sẽ hướng dẫn việc thiết lập hệ tọa độ trên phần mềm Trimble UASMaster.

Để thiết lập hệ tọa độ VN- 2000 trên UASMaster, tiến hành làm như sau:

Bước 1: Khởi động phần mềm UASMaster.

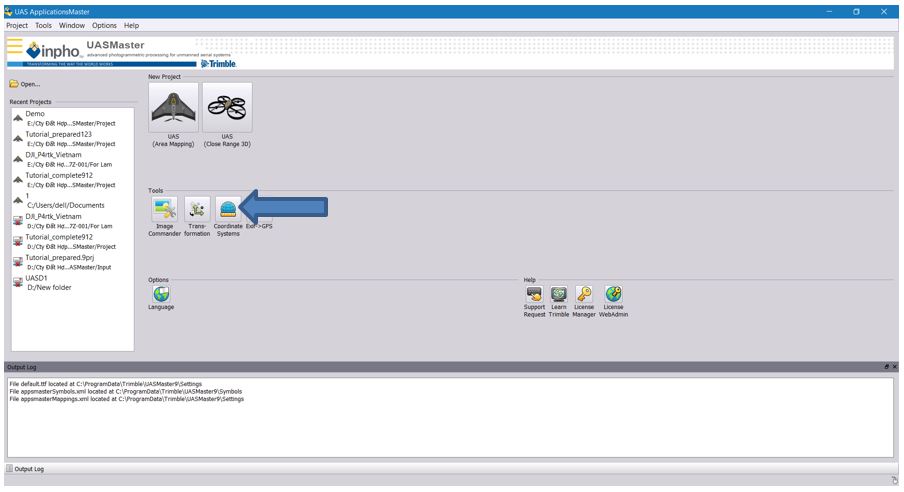

Hình 2. Khởi động phần mềm.

Bước 2: Chọn Coordinate Systems, tại đây giao diện quản lý hệ tọa độ hiện ra.

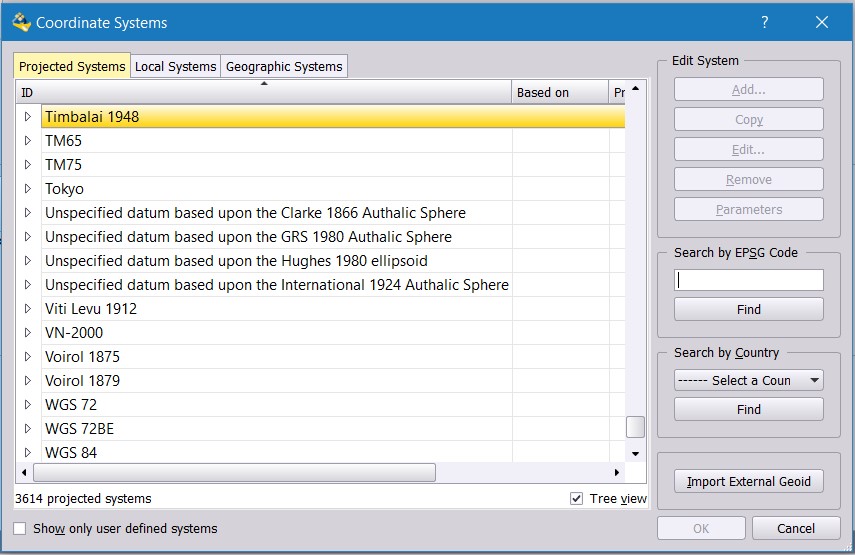

Hình 3. Giao diện quản lý hệ tọa độ.

Tại đây, tiến hành chọn Geographic Systems, chọn hệ tọa độ VN-2000 được tạo sẵn. Tuy nhiên, hệ tọa độ này vẫn chưa có tham số chuyển đổi. Tiến hành chọn và dùng lệnh Copy để tạo Datum và nhập thông số chuyển đổi.

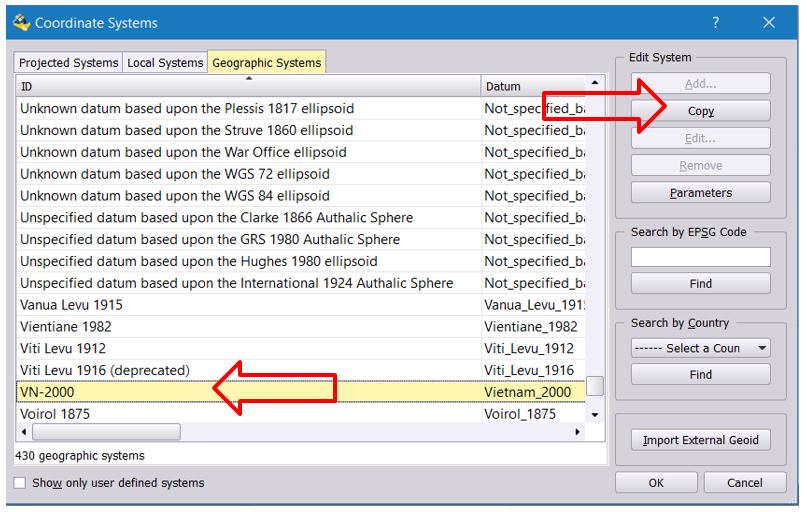

Hình 4. Tạo Datum.

Sau khi Copy xong, tiến hành bấm chọn Edit hệ tọa độ vừa copy để tiến hành nhập thông số chuyển đổi.

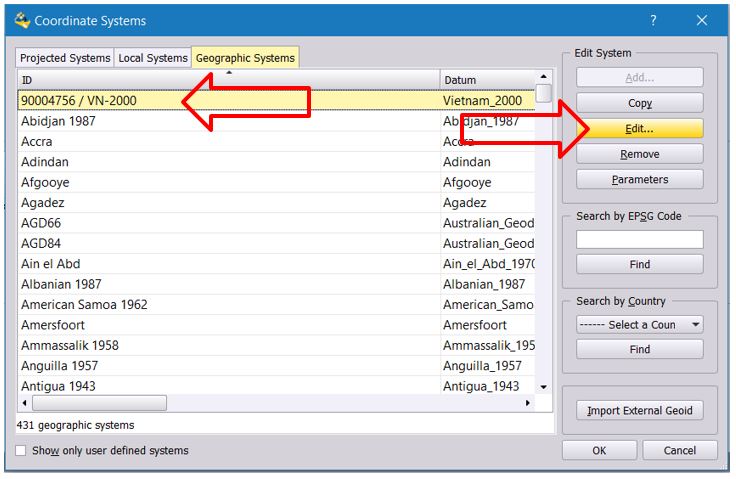

Hình 5. Edit hệ tọa độ copy.

Tại đây,tiến hành nhập thông số chuyển đổi WGS84 sang hệ VN2000, sau khi nhập xong bấm chọn OK.

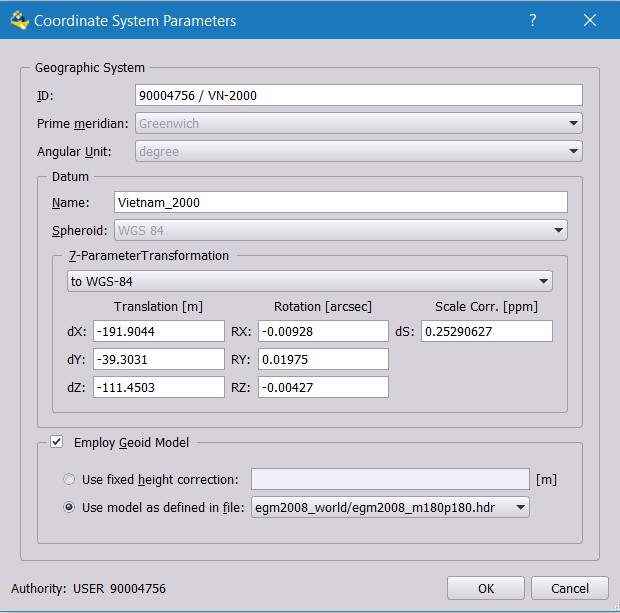

Hình 6. Nhập thông số chuyển đổi.

Bước 3: Tạo hệ tọa độ VN2000 cho dự án.

Tại giao diện Coordinate Systems, tiến hành chọn hệ tọa độ và Copy để gán tham số chuyển đổi.

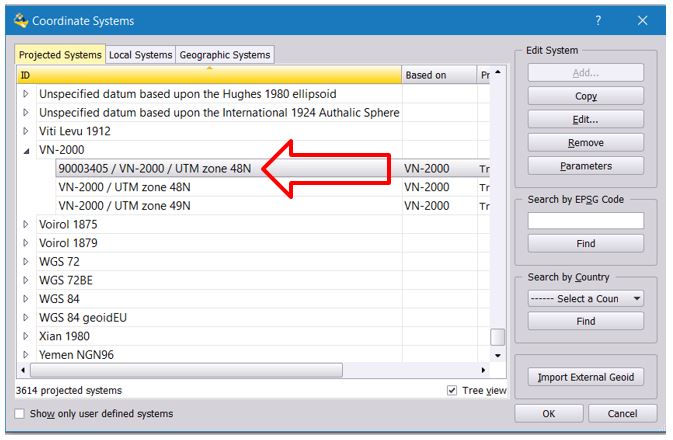

Hình 7. Chọn hệ tọa độ và gán tham số chuyển đổi.

Bấm chọn Edit để gán tham số chuyển đổi vừa tạo.

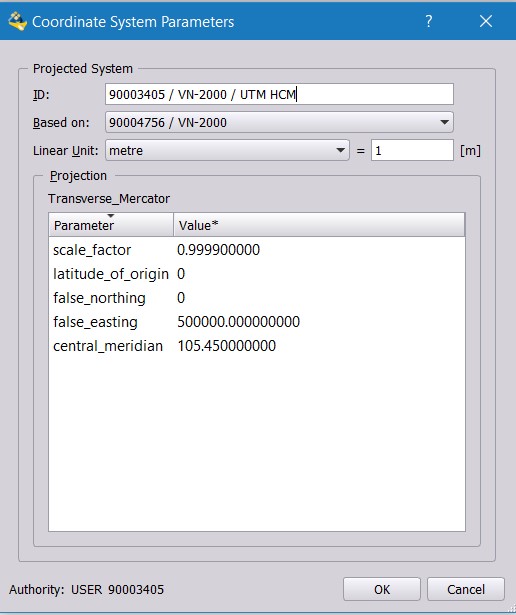

Hình 8. Gán tham số chuyển đổi vừa tạo.

- ID: Đặt tên hệ tọa độ.

- Based on: Tham số chuyển đổi, chọn Datum VN2000 vừa tạo.

Các tham số cho múi chiếu tọa độ vuông góc phẳng UTM tiến hành nhập tại mục Projection.

Sau khi nhập xong bấm chọn OK.

Như vậy, quá trình tạo hệ tọa độ VN-2000 trên phần mềm UASMaster đã hoàn tất. Nếu có thắc mắc nào cần giải đáp, hoặc muốn được tư vấn chi tiết hơn về phần mềm, hãy liên hệ ngay cho chúng tôi.
